Dans à peu près toutes les maisons où une prise de courant est à proximité d’une source d’eau, vous pourrez généralement trouver ce qu’on appelle un disjoncteur de fuite de terre (GFCI). C’est un type de point de vente qui fait de couper rapidement l’alimentation à prise de courant lorsqu’il détecte un court-circuit ou un défaut à la terre.
ARTICLES CONNEXES
Différents Types de Prises Électriques que Vous Pouvez Installer Dans Votre Maison
Comment mettre à niveau Vos Prises de Charge USB
Quelles Sont les Prises GFCI et Comment fonctionnent-Ils?
Normal le flux électrique se produit lorsque le courant passe à travers le fil chaud, fournit de l’énergie à tout ce qui est branché, et retourne par le fil neutre. Mais si les flux d’électricité au-delà, la prise GFCI sera voyage (un.k.un. instantanément désactiver).
En d’autres termes, si vous arrive d’être défectueux à l’aide d’un sèche-cheveux et vos pieds sont humides, un court-circuit de l’élément défectueux sèche-cheveux peut causer le courant passer à travers vous et dans le sol, électrocutant vous. Cependant, une prise GFCI va tuer le pouvoir avant que le courant ne peut, même de loin, à s’échapper de l’sèche-cheveux, habituellement dans un délai de 30 millisecondes.
Le code de l’électricité exige que les prises GFCI être installés dans des endroits comme la cuisine, salle de bains, et à l’extérieur, là où l’eau a un risque d’éclaboussures sur l’électronique, mais parfois (surtout dans les logements anciens), les prises GFCI sont nulle part pour être trouvée. En fait, les prises GFCI n’étaient pas répandues dans les ménages jusqu’au début des années 1980.
Si vous regardez autour de votre maison et de ne pas voir les prises GFCI où il devrait être, alors il est temps de remplacer ces points de vente avec une bonne DISJONCTEUR différentiel des réceptacles. Vous pouvez facilement repérer une prise GFCI si elle a deux petits boutons entre les deux prises de dire “Reset” et “Test”. Une prise normale de ne pas avoir ces boutons.
Vous pouvez installer un disjoncteur de fuite de terre sur votre boîte de disjoncteur (toutes les maisons construites à partir de 2014 devraient déjà avoir ces), qui permettra de protéger l’ensemble de ce circuit à partir de défauts à la terre sans avoir besoin d’installer des prises GFCI, mais ils sont beaucoup plus cher par rapport à quelques prises GFCI, surtout si vous avez besoin de remplacer plusieurs disjoncteurs. De Plus, si vous installez un seul DISJONCTEUR différentiel prise, au début du circuit, tous les points de vente dans le circuit sera protégé de toute façon.
Donc, essentiellement, une petite poignée de prises GFCI peut protéger l’ensemble de votre maison. Mais vous avez vraiment besoin d’installer des prises GFCI où il y a une source d’eau d’une certaine sorte, que ce soit dans la cuisine, salle de bains, à l’extérieur ou dans le garage. Voici comment faire pour remplacer un débouché traditionnel avec une prise GFCI.
Ce dont Vous aurez Besoin
Avant de vous plonger dans le remplacement de vos points de vente, vous aurez besoin de quelques outils pour faire le travail.
ARTICLE CONNEXE
Les Outils de Base de Chaque DIYer Devrait Propres

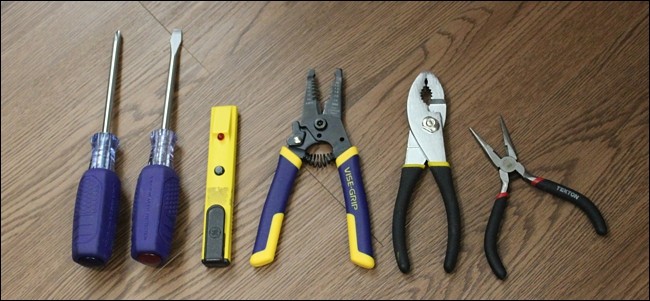

Le must-have des outils comprennent un tournevis plat, tournevis Cruciforme, et un testeur de tension. Le testeur de tension est de déterminer quels fils sont les “charger” les fils et les câbles sont les fils de “ligne”, parce que vous aurez besoin pour vous connecter à la bonne bornes sur la prise GFCI (plus sur cela plus bas).
Certains optionnel, mais très pratique–outils comprennent une combinaison des pinces (pour tordre le fil, ensemble, si nécessaire), une pince à dénuder outil (dans le cas où vous avez besoin de couper le fil métallique ou de la bande de fils de boîtiers), et des pinces à bec effilé pour plier le fil de votre volonté.
Vous avez également besoin de la prise GFCI. Vous n’avez pas besoin d’obtenir de super-chic ici, et aucune prise GFCI fera l’affaire–assurez-vous juste UL certifiée par la recherche de ce logo sur la prise de courant quand vous allez en acheter un. Celui de Leviton est une excellente option.
Première étape: coupez l’Alimentation à la Boîte de disjoncteurs
Avant de réellement commencer à prendre les choses en dehors, vous avez besoin de couper l’alimentation à la prise en éteignant le disjoncteur approprié à la boîte de disjoncteurs.
La plupart du temps, vous aurez seulement besoin d’éteindre l’un disjoncteur, mais parfois des maisons ont des configurations de câblage où certaines prises sont reliés à deux disjoncteurs (comme ma maison). Ce n’est pas réellement trop rares, comme sortie des boîtes de jonction servent parfois de boîtes de jonction pour d’autres circuits de passage.
Votre disjoncteur doit avoir un diagramme dont les disjoncteurs de contrôler les zones de votre maison, mais assurez-vous que vous avez désactivé le bon disjoncteur, un bon truc est de le brancher en stéréo et la manivelle de la musique de sorte que vous pouvez l’entendre à partir de la boîte de disjoncteurs. Une fois que la musique s’arrête, alors vous avez frappé à la droite du disjoncteur. Encore une fois, il peut y avoir un deuxième disjoncteur, vous devrez retourner, c’est donc une bonne idée de tester le câblage à l’intérieur de la boîte de sortie avant de commencer à jouer avec elle, comme décrit ci-dessous.
Deuxième étape: Retirer la Prise de courant
Commencez par prendre votre tournevis à tête plate et de retirer la petite vis entre les deux prises.
À partir de là, vous pouvez retirer la façade.
Ensuite, avant de commencer à enlever la réelle prise, prenez votre testeur de tension et de le coller dans la boîte de jonction à voir si les fils sont encore vivants. Si oui, alors vous aurez besoin de couper un autre disjoncteur afin de tuer complètement l’alimentation à la prise.
Ensuite, prenez votre tournevis Cruciforme et retirez les deux vis qui maintiennent la sortie sur la boîte de jonction.

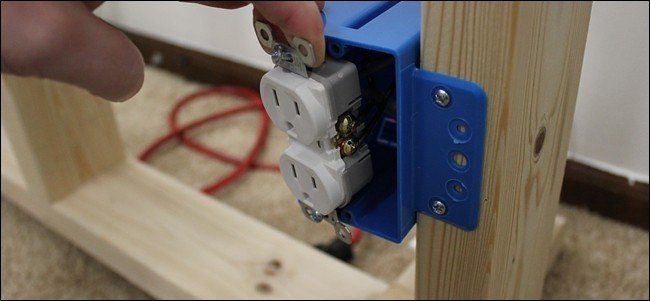

Une fois retiré, prenez vos doigts et tirez la sortie de la boîte de jonction en utilisant les onglets situés en haut et en bas de l’interrupteur d’exposer plus de fils.
Jetez un oeil à la façon dont la sortie est câblée. Vous remarquerez qu’il y a deux fils noirs connecté à la prise de courant située sur un côté, et les deux fils blancs de l’autre côté, ainsi que d’un fil de cuivre nu relié à une vis verte. Les fils noirs sont la puissance (ou “chaud”) les fils, les fils blancs sont le neutre (ou “retour”) des fils, et le fil de cuivre nu est le fil de terre. L’électricité circule à travers le fil chaud, en entrant dans la prise de courant, puis dans tout ce qui est branché, puis retourne à travers le fil neutre (ces fils sont connus comme les fils de “ligne”). Cependant, l’extra noir et blanc fils sont pour la poursuite du circuit vers d’autres zones de la maison, de sorte que la prise est également agir comme un carrefour de toutes sortes. Ceux-ci sont connus comme la “charge” des fils.
Prenez votre tournevis Cruciforme, retirez les vis des bornes pour tous les fils–y compris le fil de masse–et de les retirer de la prise.
Vous pouvez ensuite mettre la vieille prise sur le côté et vous serez à gauche avec cinq fils: deux fils noirs, deux fils blancs, et un fil de terre. Si la sortie vous êtes le remplacement est à la fin du circuit, il n’aurait pas la paire de noir et blanc fils, puisqu’il n’a pas besoin de continuer le circuit, de sorte que vous n’aurez qu’un fil noir, un fil blanc et un fil de terre dans ce cas.
Troisième étape: Déterminer la “Ligne” et “Charger” les Circuits
Normalement, lors de la connexion d’une prise régulière de ces fils, vous pouvez mettre soit du fil noir de la vis en laiton, et il en va de même pour les fils blancs sur l’argent vis. Cependant, lors de la connexion d’une prise GFCI, vous devez connecter un spécifique fil noir à une vis sur la prise de courant. Si vous regardez à l’arrière de votre prise GFCI, vous remarquerez qu’il y a deux vis de “la Ligne” et de deux vis pour “Charger”.
Cela signifie que d’une paire de noir et blanc fils sont comme des fils, et l’autre paire de la charge, mais comment voulez-vous déterminer qui est qui? Parfois, vous aurez de la chance et de la première prise sera la ligne et de charge des terminaux déjà marqué (parfois avec un “L” pour la ligne et “T” pour charger). Il est également de pratique courante pour les électriciens fil de la charge des fils sur le dessus et la ligne de fils sur le fond, comme sur les prises GFCI. Cependant, ne vous fiez pas complètement, car il n’est pas un standard code de procédure par tous les moyens.
De toute façon, c’est une bonne idée pour déterminer lequel des fils de ligne et de charge de sorte que vous êtes absolument sûr. Pour ce faire, nous allons utiliser le handy dandy testeur de tension que nous avons utilisé précédemment.

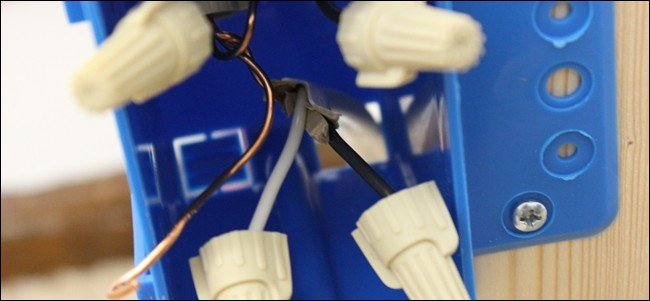

La première étape est de le visser un écrou de fil sur chaque fil (sauf pour le fil de terre, comme il n’en a pas besoin) et de diffuser le fils aussi loin que possible. Vous pourriez avoir besoin d’utiliser vos pinces à bec effilé pour redresser les fils en premier, de sorte que vous pouvez coller les écrous de fil sur eux.

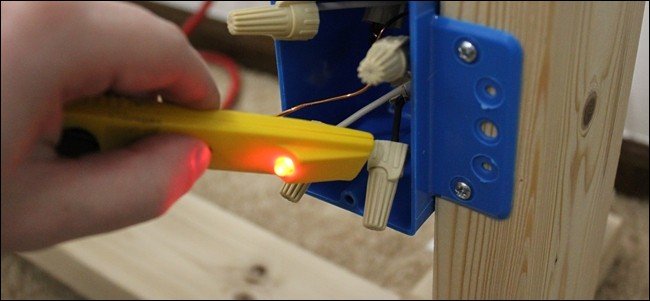

Une fois cela fait, mettez l’interrupteur d’alimentation sur la prise secteur et mettez le testeur de tension à proximité de chaque fil. Lorsque le testeur de tension s’allume ou fait un bruit à côté d’un fil (il sera l’un des fils noirs), marque le fil d’une certaine façon. J’ai l’habitude de faire un rapide marque sur le fil de l’écrou avec un marqueur permanent. C’est l’un des ls de chaîne.
Ensuite, tournez le pouvoir de faire marche arrière et de revenir ensuite à votre boîte de jonction. Pour déterminer lequel des fils blancs paires avec le fil noir que vous avez juste marqué, il suffit de suivre le marquage du fil noir de retour à l’endroit où il pénètre dans la boîte de jonction. Vous remarquerez qu’il est jumelé avec un fil blanc. Que le fil blanc est l’autre de la ligne de fil, et en faisant cela, vous avez également déterminé en noir et blanc fils sont à la charge des fils.
La quatrième étape: Installer la Prise GFCI

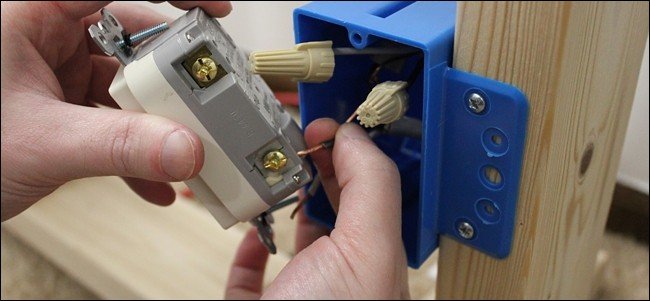

Retirez les écrous de fil de tous les fils, et de commencer par le raccordement de la ligne noire fil de la vis en laiton de la “Ligne” du côté de la prise GFCI. Vous pouvez le faire en curling le fil autour de la vis de lui-même et en le serrant, ou en le laissant droite et le coller dans le petit trou à l’arrière de la prise de courant, puis serrer la vis vers le bas. La dernière méthode est plus facile, mais ce n’est pas tout à fait aussi solide d’une connexion que l’ancien. Cependant, il faut tenir jusqu’à l’amende juste.
Faites cela pour la ligne blanche de fil sur le côté opposé, où l’argent vis. Continuer ce pour la charge des fils, à l’aide de la même procédure que tous les autres fils.
Aussi, ne pas oublier de connecter le fil de terre à la vis verte sur la prise de courant!
Ensuite, vous aurez besoin pour des choses du fils et de la sortie de retour dans la boîte de jonction. Prises GFCI sont un peu plus grands que les points de vente, de sorte que cela peut être difficile, mais n’ayez pas peur d’être rude avec les fils et les plier de nouveau dans la boîte aussi loin qu’ils vont, ainsi qu’en poussant la sortie dans la boîte de jonction avec un peu de force.

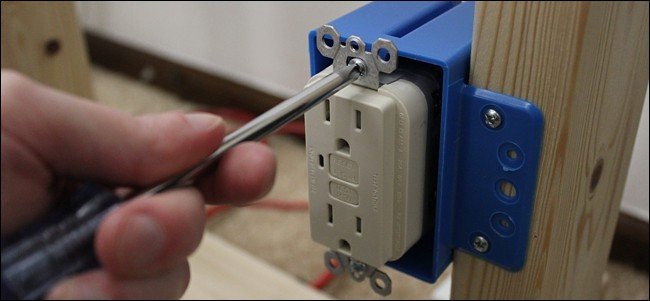

Avec GCI prise à la place, utilisez les deux vis fournies pour apposer la sortie de la boîte de jonction.

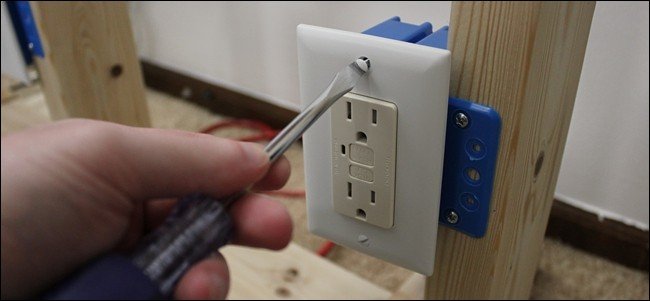

Ensuite, montez le cache sur la prise et fixez-la avec les deux petites vis.
Remettez le courant et la première chose que vous remarquerez avec le DISJONCTEUR différentiel prise, c’est qu’il va se lancer dans une trébuché état et la petite lumière sur la prise allume à chaque fois qu’il est déclenché. Appuyez simplement sur le bouton “Reset” pour apporter de la puissance à la prise de courant.
Techniquement, si vous voulez protéger tous les points de vente sur un circuit, il suffit de remplacer le premier point de vente dans le circuit avec une prise GFCI. Toutefois, si une prise plus bas, le circuit se déclenche, tous les précédents points de vente dans ce circuit de voyage ainsi, vous forçant à trouver la prise GFCI c’est d’abord dans le circuit et de le réinitialiser.
Avec cela dit, il n’y a pas de mal à remplacer chaque prise de courant avec une prise GFCI, alors lorsque la prise de voyages, seule une sortie de descendre sans affecter les autres points de vente. Mais c’est certainement plus rentable de remplacer quelques points de vente dans votre maison, puisque les prises GFCI sont un peu plus chers que les traditionnels réceptacles.
