Płyty główne na топовом chipsecie, które nie ogarnia dodatkowych opcji cieszą się zasłużoną popularnością wśród racjonalnych właścicieli systemów, nie jest gotowych zapłacić za marketingowe sztuczki producentów. Dobra funkcjonalność w rozsądnej cenie. Być może, właśnie ta zasada wykorzystała firma GIGABYTE, opracowując model GA-Z170-D3H. Zobaczymy, co w końcu wyszło w praktyce.
GIGABYTE GA-Z170-D3HМатеринские płyty na
Ofert: 23Porównać ceny
Projekt i układ
GIGABYTE GA-Z170-D3H – przedstawicielka serii Ultra Durable. Opłata jest oferowany w obudowie ATX, przy czym szerokość urządzenia nieco zmniejszona. Łączne wymiary – 305 x 214 mm.
Wygląd jest typowe dla urządzeń z serii klasycznej. Tutaj stosuje się czarna текстолитовая podstawa, jednak ogólny brązowy ton pajęczyna przewodów miedzianych, ukrywających się pod warstwą lakieru. Część front-end złączy i elementów układu chłodzenia wykonane są w kolorze czarnym, szereg złącz malowane w kolorze szarym. Jasne kolory wnoszą logo firmy na радиаторных blokach i żółte cylindry kondensatorów w zakresie аудиоподсистемы.
Blok stabilizatora zasilania wykonywany jest na 7-fazowej schemacie (4+3). Siłowe elementy umieszczone G-lay w okolicy gniazda procesora. Do kluczy MOSFET są wystarczająco światła pozycyjne, grzejniki aluminiowe, poprawiające chłodzenie układów. Bloki są mocowane za pomocą plastikowych zacisków. Odpowiednią gęstość kontaktu zapewniają metalowe sprężyny. W celu zarządzania ustawieniami VRM służy dedykowany kontroler Intersil ISL95856, który również jest schowany pod radiatorem.
Dodatkowe zasilanie jest dostarczane za pomocą jednego 8-pinowego złącza umieszczonego na górnej krawędzi płytki drukowanej.
Cztery gniazda DIMM z jednostronną blokadą pozwalają na wykorzystanie do 64 GB pamięci DDR4. Producent nie выпячивает zdolność do karty pracy z szybkich modułów, skromnie podając w specyfikacji DDR4-2133. Złącza stosowane oznaczenia barwne, który pozwala łatwiej zorientować się w kolejności wypełniania.
GIGABYTE GA-Z170-D3H ma na pokładzie siedem slotów rozszerzeń – maksymalnie dla płyt głównych w formacie ATX. To dwa pełnometrażowych PCI Express x16, para kompaktowych PCI Express x1 oraz trzy sloty PCI. Pierwszy pełnometrażowy złącze pracuje zawsze z maksymalną przepustowością x16. To właśnie jego należy używać do instalacji karty graficznej. Pomysł wykorzystania многоадаптерную konfigurację w tym przypadku ma pewne granice. W szczególności więzadła SLI nie są obsługiwane, więc jak korzystać z kilku kart graficznych z chipem AMD można.
GIGABYTE GA-Z170-D3H nie zaimplementowano możliwość cięcia rdzeni linii magistrali PCI Express. Nominalnie jest to możliwe, chipsetu. Jest to warunek niezbędny, ale niewystarczający. Realizacja w praktyce trybie x8+x8, która jest obowiązkowa dla SLI, wymaga dodatkowej usługi osprzętu, a także specjalnych zacisków, która zwiększa koszt płyty głównej. Z tego powodu, podobną funkcjonalność mają bardziej kosztowne urządzenia. W ofercie GIGABYTE najbardziej dostępnej elektroniki dla LGA1151 z obsługą SLI jest model GA-Z170XP SLI, która kosztuje około $20 droższe GIGABYTE GA-Z170-D3H, oferując w dużej mierze podobne wyposażenie.
Rozmieszczenie gniazd jest dość logiczne. Pierwszą pozycję zajmuje PCI Express x1, hipotetycznie zwalniając miejsce w okolicy gniazda procesora do markera chłodniej. Jeden z PCI automatycznie idzie pod system chłodzenia двухслотовой karty graficznej. I nawet jeśli będziesz korzystać z kilku kart w trybie CrossFire, dostępne są dwa PCI-E x1 i jedno PCI. Jest to optymalny zestaw, ponieważ jest mało prawdopodobne, że ktoś jeszcze pozostało więcej niż jednej niezbędna karty, wymaga PCI.
Jak pamiętacie, PCI już dawno nie jest obsługiwane przez chipsety firmy Intel. Dla realizacji tej opony używane dodatkowy kontroler ASMedia ASM1083.
Urządzenia z serii Ultra Durable nie często obdarzeni jakimiś pomocniczymi organami administracji. Nie, żeby byli im nie do twarzy, po prostu są banalne zwiększają koszt urządzeń, ale bynajmniej nie zawsze są przydatne do ich właścicieli. Ktoś taki asceza może wydawać się niestosowne wyrzeczeń, ale deweloperzy widzą. Na płytce nie ma żadnych przycisków lub lampek. Na PCB tylko двухконтактный złącze do czyszczenia CMOS, który trzeba zewrzeć, aby zresetować ustawienia. Surowo? Jeszcze bym.
GIGABYTE GA-Z170-D3H ma dwa układy BIOS. Producent wykorzystuje obowiązkowe powielanie tych układów, nawet dla bardziej dostępnych modeli, dlatego wsparcie dla technologii DualBIOS dla modelu z procesorem Intel Z170 dokładnie nie wywołuje zdziwienia. To było oczekiwane.
Do podłączenia wentylatorów na płytce przewidziano pięć 4-pinowych złączy, które obsługują sterowanie prędkością za pomocą DC i PWM. Para konektorów nominalnie przeznaczone są do stosowania systemu chłodzenia, trzy – dla wentylatorów.
Podsystem dyskowy platformy, zebranych na GIGABYTE GA-Z170-D3H, może zawierać do trzech dysków korzystających z SATA Express c przepustowości 16 Gb/s. Szkopuł tylko w tym, że interfejs jest taka jest, ale dyski na razie “nie zabrał”. Zaburzenia z tego powodu żadnych nie ma, bo jak przedstawione złącza pozwalają uzyskać 6 portów SATA 6 Gb/s. Te na pewno będą potrzebne. Wszystkie kanały są obsługiwane przez chipsety.
W środkowej części płytki znajduje szybki port M. 2 x4 przepustowość do 32 Gb/s. Czop pozwala na korzystanie z dysków o długości 42, 60 lub 80 mm. Obsługiwane są dyski SSD, które także używają do transmisji danych SATA i PCI Express.
Do chłodzenia chipsetu używany dimensional радиаторный blok, który na pewno poradzi sobie z chłodzeniem układu.
GIGABYTE GA-Z170-D3H nie otrzymała wsparcie USB 3.1. Dla realizacji tego interfejsu potrzebny jest dodatkowy kontroler. Porty o przepustowości 10 Gb/c teraz trudno zaliczyć do wyposażenia z kategorii must have – urządzeń peryferyjnych, naprawdę wykorzystujących potencjał tego kanału, nie ma jeszcze w sprzedaży. Z naciskiem na perspektywę, z pewnością nie warto by było zobaczyć takie porty na pokładzie płyty głównej. Chociaż, zasobów USB 3.0 z transferem danych do 5 Gb/c na razie wystarcza z zapasem. Aby maksymalnie szybkich SSD w ramach USB nadal będzie brakować miejsca, a dla innych peryferii i USB-nieposiadanie niczego więcej nie trzeba. Inna sprawa, że nie zaszkodzi USB Type-C, aby nie męczyć się z podłączeniem nowych urządzeń mobilnych. Taki port jest właśnie realizowany na płycie, choć w planie szybkich charakterystyki jest zgodna z USB 3.0.
Platforma LGA1151 wyróżnia się tym, że pozwala w szerokich granicach zmieniać częstotliwość nośnej opony bez odniesienia do pewnych podstawowych wartości. Płynna regulacja częstotliwości jest możliwa w przypadku dodatkowego generatora zegarowego. Na płycie głównej GIGABYTE GA-Z170-D3H obsługuje technologię Turbo B-Clock, który właśnie zakłada istnienie takiego elementu, który jest ukryty pod metalową osłoną.
Całkiem możliwe, że wkrótce na głównej Intel Z170 i od GIGABYTE otrzymają pół-wersji BIOS, które pozwolą podkręcenie magistrali nie tylko na żetony z indeksem “Do”, ale i młodsze modele procesorów z zablokowany mnożnik. U GIGABYTE GA-Z170-D3H do tego wszystko jest.
Do przewodowej sieci wiązania jest używany kontroler Intel i219-V. Sprawdzona gigabit rozwiązanie, które w grach nie zawiedzie i problemów ze sterownikami dla różnych systemów operacyjnych nie ma.
Dźwiękowa podsystem opłat opiera się na zewnętrznym kodeku Realtek ALC1150. Układ schowana pod экранирующим metalową osłoną. Obszar audio pokarmowego częściowo wydzielona na osobnej działce. Graniczna ścieżka zostanie podświetlony za pomocą pomarańczowych diod led.
Zgodnie z aktualnym trendem, producent umożliwia sterowanie trybem podświetlenia.
Korzystając z narzędzia Ambient LED można wybrać tryb ciągłego świecenia, pulsowania w określonych odstępach czasu lub podświetlenie w rytm brzmiące melodie.
Dla wzmocnienia słuchawek ma wzmacniacz operacyjny TI OP1652, w tym w obwodzie wykorzystywane są również specjalistyczne japońskie pojemności Nippon. Wysiłki firmy nie poszły na marne. Jak dla wbudowanego rozwiązania jakość dźwięku na dobrym poziomie, choć, oczywiście, nie jest to pełny zamiennik дискретному decyzji.
Przy dolnej krawędzi zgromadzili sporo złącz. Tutaj umieszczone gniazdo wyjściowe аудиопортов i двухконтактный S/PDIF. Prezentowane są również port COM, gniazdo modułu TPM i THB_C do podłączenia zewnętrznego modułu Thunderbolt. Dwa wewnętrzne porty USB 2.0 pozwalają uzyskać cztery odpowiednich portu. U krawędzi znajduje się jeden z gniazd do podłączenia wentylatora. W prawym dolnym rogu znajduje się panel do zewnętrznych elementów sterujących i wskaźników. Listwa ma oznaczone kolorami w celu ułatwienia połączenia, chociaż, jeśli używać oferowany w komplecie G Connector, wizualnych już nie tak ważne.
Z drugiej strony żadnych elementów nie ma. Tutaj tylko brązowe zawiłości ścieżek i metalowa płytka uchwytu konstrukcji gniazda procesora.
Na interfejsu panelu znajduje się złącze combo PS/2, para USB 2.0, cztery porty USB 3.0, cztery z nich są w корпусировке USB Type-A i jeszcze jedno – w formacie USB Type-C. posiada Również gniazdo Ethernet do podłączenia do sieci przewodowej. Do podłączenia urządzeń wyświetlania dostępne są trzy wyjścia wideo: cyfrowe DVI-D i HDMI oraz analogowe D-Sub. Wielościeżkowy akustykę można podłączyć za pomocą sześciu 3,5 mm audio.
Zakres dostawy
Płyta dostępna jest w pudełku, średniej wielkości. Do limitowanej wersji na przedniej ściance opakowania duże logo i wizerunku postaci z gry Heroes Of The Storm z komunikatem o tym, że GIGABYTE części płyt głównych jest wyłącznym partnerem konferencji BlizzCon.
W zestawie z płytką wniosek podręcznik użytkownika, płyta cd ze sterownikami, przewodnik szybkiej instalacji, dwa kable SATA, zaślepka na tylną ściankę obudowy, adapter G Connector dla wygodnego połączenia elementów sterujących.
Z kartą też jest naklejka z logo serii Ultra Durable i tabliczka na drzwi z prośbą, aby nie przeszkadzać. Wśród właścicieli kart, зарегистрировавших swoje urządzenia zostanie przeprowadzona loteria z szansą wygrania cenne nagrody – płyty główne, myszy, podkładki, bohaterowie HOTS. Którzy chcą wziąć udział w losowaniu, warto się pospieszyć z zakupem. Rejestracja kończy się 31 grudnia 2015. Podczas rejestracji do 4 Października tego roku właściciele również miał szansę wygrać wyjazd na BlizzCon. Ale, oczywiście, że teraz ta oferta jest już nie aktualna.
UEFI i oprogramowanie
Powłoka UEFI od GIGABYTE ma coś w rodzaju układu i w ogóle przydaje się w pracy. Jedyny niuans, który trzeba wziąć pod uwagę podczas ustawienia – aby zmienić ustawienia, musisz używać myszki i klawiatury. Jest mało prawdopodobne, że ktoś z tym jakieś problemy. Zestaw dostępnych opcji jest wystarczający dla najbardziej wymagających entuzjastów.
Napięcie zasilania obliczeniowych jądrach (Vcore) można regulować w zakresie 0,6–1,8 W (krok -0,005). Na modułach pamięci napięcie można zmieniać w granicach 1,0–2,0 W (krok – 0,02).
Do programowego ustawienia producent oferuje kompleks GIGABYTE App Center, który może obejmować ten skład pomocniczych narzędzi, które użytkownik sam wybierze podczas instalacji aplikacji. Tu i możliwość aktualizacji oprogramowania, blokada portów, konfiguracja i opcje FastBoot, i tworzenie kopii zapasowych i kontrola dostępu do systemu w określonym rozkładach czasu. Do konfiguracji ustawień systemowych stanowi już znane aplikacja EasyTune.Tutaj dostępnych jest kilka predefiniowanych ustawień dla częstotliwości strojenia.
W trybie domyślnym pod obciążeniem na wszystkie jednostki obliczeniowe Core i7-6700K pracował na 4000 Mhz przy napięciu zasilania rzędu 1,25 V.
W trybie ECO częstotliwościowa formuła jest zachowana, ale napięcie zasilania zmniejszyła się do 1,2 W, co pozwala nieco zmniejszyć rzeczywiste zużycie energii procesora. Tryb OC przewiduje przyspieszenie chipa z odblokowanym mnożnikiem do 4400 Mhz.
Napięcie zasilania w tym przypadku również lepsze, do 1,34 W. W ogóle, taki tryb dość pracy. Dla efektywnego odprowadzania ciepła będzie tyle chłodnicy powietrza nawet o średniej wydajności. Parametr AutoTuning w używanej kombinacji BIOS i wersji aplikacji pracował idealnie. System próbował podnieść limit robocze częstotliwość, jednak w przypadku 4700 Mhz podczas próby wysiłkowej wyszłam na ponowne uruchomienie, nie zachowując poprzedni pomyślnie zakończony etap. Na pewno ta funkcja naprawić, bo jak na GA-Z170-HD3 funkcja ta działała bez zarzutu. Aż sam dla wszystkich, którzy chcą wyraźnie podnosić swój chip, będzie musiał przejść na ręczne sterowanie.

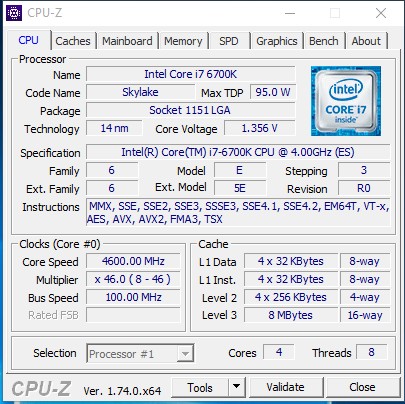

I tutaj opłata nie zawiodła. Przy wzroście napięcia zasilającego do 1,36 W procesor stabilnie pracował na 4600 Mhz, niezależnie od charakteru obciążenia. Grzejniki na VRM w warunkach otwartego stoiska nagrzewały się do 48 stopni, a to oznacza, siłowe elementy działały bez większych przeciążeń. Należy pamiętać, że podczas obciążenia procesora w стоковом trybie, grzejniki nagrzewały się do 42С. Temperatura chłodnicy chipsetu nie przekracza 37С, ale w tym akurat nie było wątpliwości początkowo – z odprowadzeniem ciepła z Intel Z170 zapanować i bardziej kompaktowy grzejnik.
Na liście modułów pamięci, прошедщих poprawności na płycie pojawiają się zestawy aż do DDR4-3466, bo nominalnie podana w specyfikacji obsługa DDR4-2133 – nie bardziej, niż serca skromności producenta. W tym będziemy mogli przekonać się podczas korzystania z zestawu HyperX Fury HX426C15FBK2/16, który nawet bez użycia XMP, automatycznie przyspiesza do zadanej dla niego trybu DDR4-2666, pomijając początkowe “czułości” z DDR4-2133.
Po podniesieniu doprowadzającej napięcie do 1,36 W, zestaw pracował w trybie DDR4-3100. System został pomyślnie załadowany i przy efektywnej częstotliwości pracy modułów 3200 Mhz, ale z należytą stabilność nie udało się uzyskać nawet przy dodatkowym zwiększeniu napięcia. W ogóle poziom i tak nieźle, jeśli wziąć pod uwagę, że opłata nie jest sprzedawany jako оверклокерской platformy. Przynajmniej ona na pewno ma pewien margines dla eksperymentów.
Wyniki
GIGABYTE GA-Z170-D3H – полноформатная płyta główna z procesorem Intel Z170 dla 14-nanometrowych procesorów Intel Skylake. Przedstawiciel klasycznej serii Ultra Durable dobrze wyposażony i oferuje przyzwoite możliwości konfiguracji systemu. Dobry zespół pozwala bezpiecznie eksperymentować z podkręcaniem, port M. 2 x4 gotowy wziąć szybki dysk ssd, Ethernet-kontroler Intel jakościowo zamyka sieciowy pytanie, a używana dźwiękowa podsystem nie da się uzyskać garb “ma uszy”. Z kolei złącze USB Type-C przyda się po podłączeniu nowego osprzętu i urządzeń mobilnych.
Ogólnie model jest bardzo zrównoważony. Producent oferuje zapłacić za porządny sprzęt bodykit, który naprawdę jest używany, co pozwala zaoszczędzić na niepotrzebnych opcji. Jeśli mocno zdecydowali się na SLI z dwóch kart graficznych lub nie wyobrażasz sobie swoją przyszłą platformę bez USB 3.1, bardziej dostosowane model GA-Z170XP SLI. W innych przypadkach GIGABYTE GA-Z170-D3H wygląda nie mniej korzystne i tańsze.
Podobało
+ Dobre wyposażenie
+ Dobry skład
+ Dostępność portu M. 2 x4
+ Wsparcie Dla CrossFire
+ Port USB Type-C
+ Dwa układy BIOS
+ Karta sieciowa Intel
+ Lepsza karta dźwiękowa podsystem
Nie podobało
– Brak kontrolera USB 3.1
– Brak wsparcia dla SLI
